Ritningar på JGJ motorvagn sökes.

Postat: 13 maj 2024, 08:54
av Ian Ramsey
Hej.

Jag håller på med modellbygge i skala 1:19 (SM32, 32mm Spvd.), och har börjat planera ett modellbygge på en av JGJ motorvagnarna. Har letat över nätet och endast stött på en ritning. Ritningen har hjälpt mycket, men hade gärna velat ha en ritning som visar lite mer av underredet och dess uppbyggnad.

Finns det någon här som har ritningar eller vet vart det kan hittas?

Mvh
Ian

Re: Ritningar på JGJ motorvagn sökes.

Postat: 13 maj 2024, 09:03
av Olof W
Anders Östsjö har publicerat många ritningar på JGJ fordon.
Om han inte svarar här så kan du kanske hitta honom via Smalspårsforum.

Re: Ritningar på JGJ motorvagn sökes.

Postat: 13 maj 2024, 09:55
av Mats Björkelund
Det kanske är Anders Östlund som avses.

/Mats B

Re: Ritningar på JGJ motorvagn sökes.

Postat: 13 maj 2024, 11:20
av Anders Östlund
Har räckt upp handen via Smalspårsfrämjandets forum, hoppas få mail inom kort från Ian... ;)

Hälsar,
Anders Östlund (som är korrekt... :) )

Re: Ritningar på JGJ motorvagn sökes.

Postat: 13 maj 2024, 13:53
av Ian Ramsey
Anders Östlund skrev: 13 maj 2024, 11:20 Har räckt upp handen via Smalspårsfrämjandets forum, hoppas få mail inom kort från Ian... ;)

Hälsar,
Anders Östlund (som är korrekt... :) )
Hej.

Skickade ett mejl för en stund sedan.

Ian

Re: Ritningar på JGJ motorvagn sökes.

Postat: 13 maj 2024, 21:14
av CMA67
Vore kul om dom även kunde visas här på forumet.// Björn

Re: Ritningar på JGJ motorvagn sökes.

Postat: 14 maj 2024, 18:53
av Anders Östlund
CMA67 skrev: 13 maj 2024, 21:14 Vore kul om dom även kunde visas här på forumet.// Björn
Jag har skannat dom i stort format för att få med så mycket som möjligt, dessutom direkt till PDF...
Filstorlekarna på de flesta är över de tillåtna 4 MB, bara en som tillåts bli uppladdad, den finns med som bilaga i detta inlägg.

Sen har jag ett lev-foto på underredet som det blev byggt i Tidaholm, och till sist de ritningar jag själv gjort en gång i tiden på hela motorvagnen.

Jag har inga bra program för att minska filstorlekarna på PDF, Adobe har "uppdaterat" gratisversionen av Akrobat så man kan ju knappt göra något längre...
Om jag hittar en lösning lägger jag upp resten också... Hoppas det som finns med är tillräckligt ett tag... ;)

Hälsar,
Anders Ö

Re: Ritningar på JGJ motorvagn sökes.

Postat: 16 maj 2024, 09:52
av Ulf Diehl

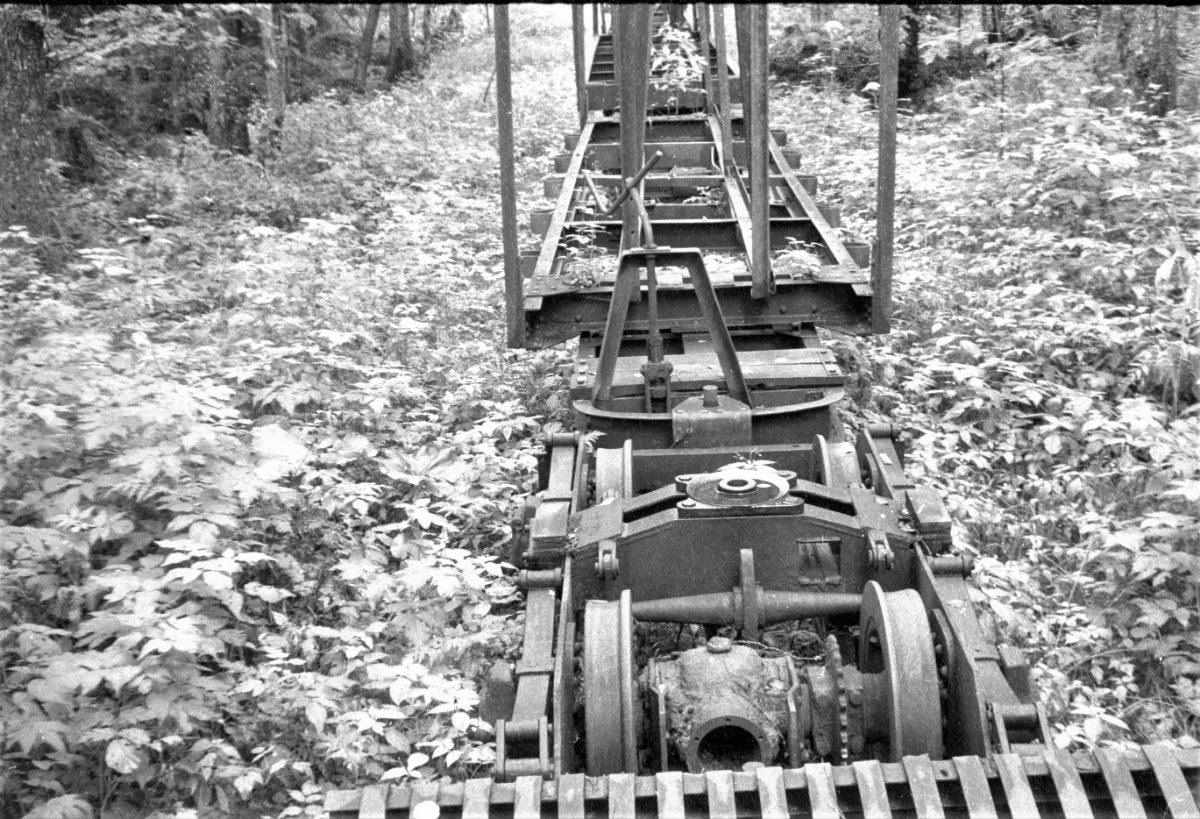

Här en bild på en motorvagnsboggie i Perstorp 1961. Fler bilder finns
Ulf Diehl
JGJ Perstorp 610801 618571.JPG
JGJ Perstorp 610801 618571.JPG (291.63 KiB) Visad 1720 gånger

Re: Ritningar på JGJ motorvagn sökes.

Postat: 16 maj 2024, 17:52
av Anders Östlund
Ulf Diehl skrev: 16 maj 2024, 09:52 Fler bilder finns
Ja tack, jättegärna! :)

/Anders Ö
