Kort skorsten!

[Thomas Tell]

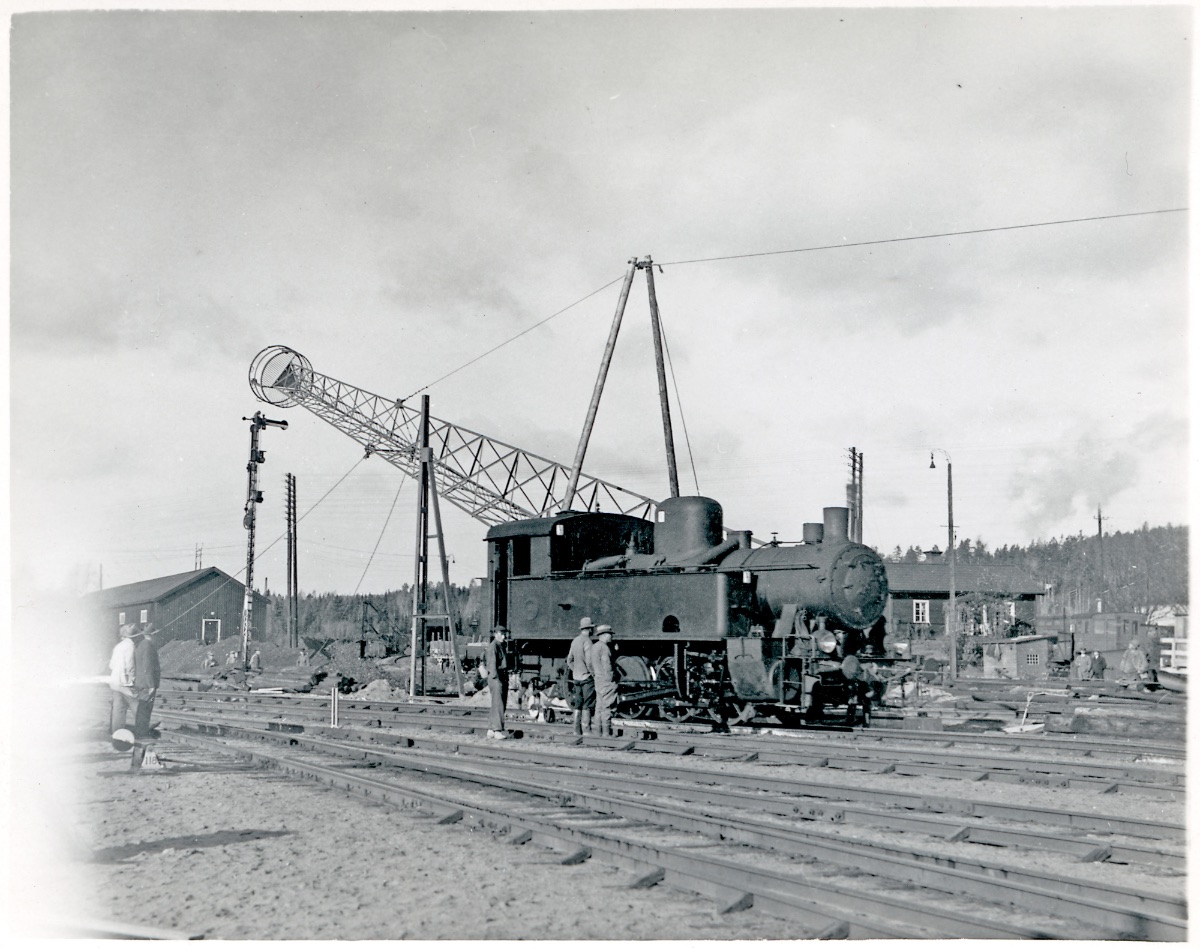

Hittade denna intressanta bild, JvmKDAA16013, med resning av belysningsmaster i Ånge 1935.
.

Ånge 1935 N-lok.KDAA16013.jpg (283.75 KiB) Visad 637 gånger

N-loket har en osedvanligt kort skorsten vilket ser märkligt ut, eller hur?
Burken bakom skorstenen har en mindre diameter och är något annat. Det skulle kunna vara till Schmidts överhettare men jag tycker den är för stor.

[BD-]

Hittade denna intressanta bild, JvmKDAA16013, med resning av belysningsmaster i Ånge 1935.
.
Ånge 1935 N-lok.KDAA16013.jpg

N-loket har en osedvanligt kort skorsten vilket ser märkligt ut, eller hur?
Burken bakom skorstenen har en mindre diameter och är något annat. Det skulle kunna vara till Schmidts överhettare men jag tycker den är för stor.

Det är huset för rökskåpsregulatorn som loken erhöll i samband med att överhettning anordnades. Ansågs att det för ett växellok var fördelaktigt att överhettningsrören var fyllda med ånga.

Skorstenen är förmodligen avsedd för en annan loktyp och monterats tillfälligtvis när den tidigare skorstenen blivit obrukbar.

[Anders Sandgren]

Brukade inte rökskåpsregulatorn ha en regulatorstång på sidan av pannan? Det enda som syns är reglaget för sotaren. På de Sa och Tb-lok som hade rökskåpsregulator syns regulatorstången på eldarsidan. På Tb 864 är den kvar men avkortad då regulatorn sitter i domen sedan ångtorkaren nedtagits.
Kan rökskåpsregukatorn ha en 'vanlig' regulatorstång inne i pannan?
Na 1129 och 1130 hade smårörsöverhettare men tillhörde 1935 ID men kan ju varit utlånade. De hade förenklad acetylenbelysning samt saknade tryckluftsutrustning och ringverk, saker som stämmer med loket på bilden.
