Slutbelysning på äldre personvagnar

[Peter]

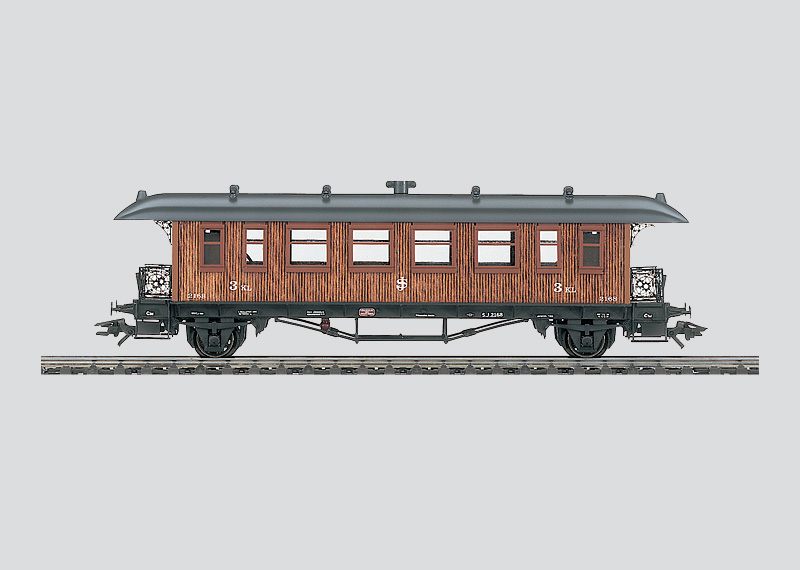

Jag har en H0 modell av en äldre SJ vagn, C3d, som jag funderar på att montera en slutbelysning på.
Hur var det på den tiden, hade man slutbelysning på den här typen av vagnar då?
Och vilken modell av lampa var det i så fall?


[Thomas Tell]

Slutsignal hängde på tågets sista vagn. De satt på slutsignalhållare i vagnens hörn. Vagntypen på bilden hade sådana hållare bara i den ände där konduktörskupén var.

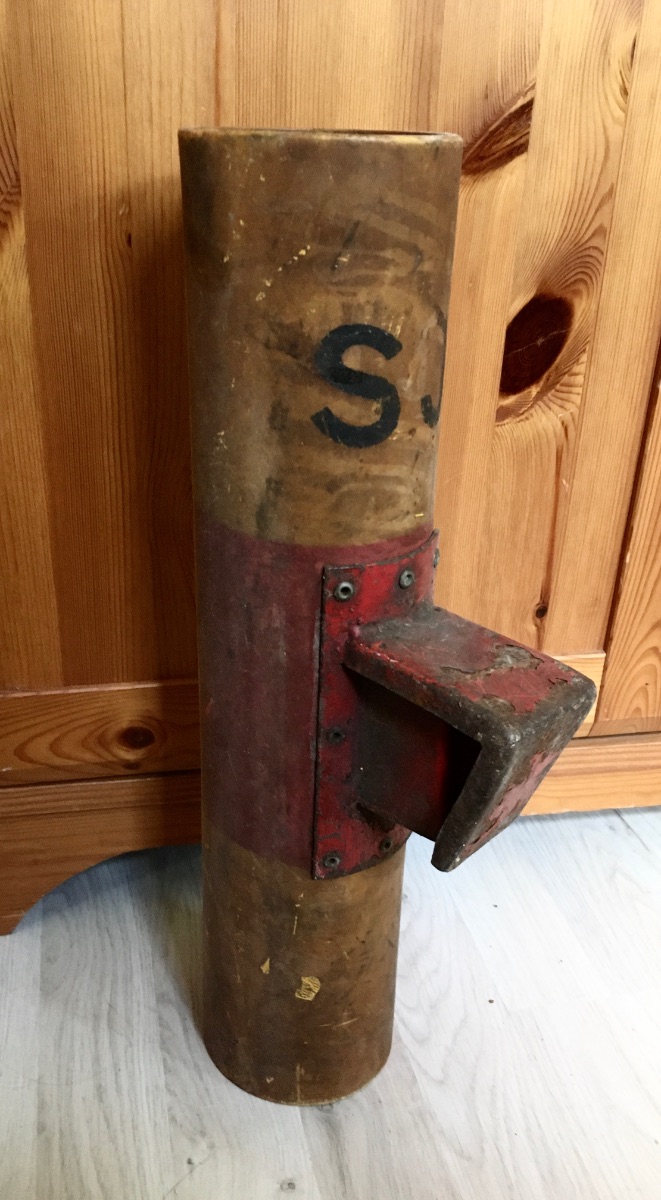

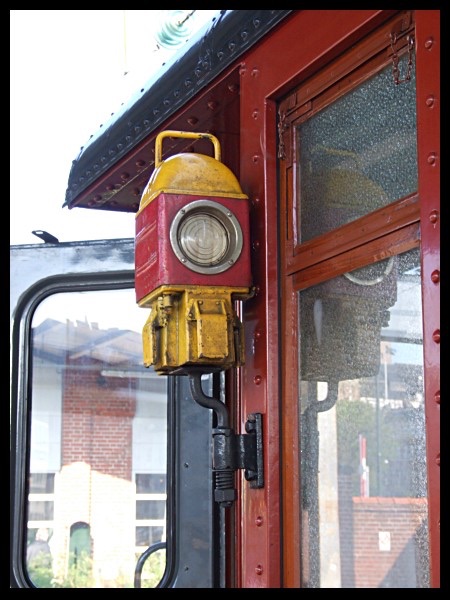

Här ser du bilder på slutsignallykta och slutsignalskärm.

[Leif B]

När kom gummiskärmarna? Fanns det gummiskärmar samtidigt med "metkroken"?

Innan dessa fanns det en variant med en vinklad plåt, så här:
https://www.mostphotos.com/sv-se/4886666/slutsignal

Vitt/rött gällde till 1941, därefter ersatte (efterhand) gult det vita.)

Modern "nattuggla":
https://www.svensktmjforum.se/forum/upl ... BL30FK.jpg

I modell:
https://www.svensktmjforum.se/forum/ind ... #msg189321
https://www.svensktmjforum.se/forum/ind ... #msg178937

Lite bilder och diskussioner:
https://www.svensktmjforum.se/forum/ind ... #msg211749

En äldre typ med acetylenljus:
https://www.jvmv2.se/forum/index.php?mo ... &id=149370

Slut:
https://www.fotosidan.se/blogs/lorentzd ... id-jag.htm

[Stefan Olsson]

Sök i Digitalt museum efter resgodsvagn o Jonsered så finns det en bild som passar dina behov.

[Thomas Tell]

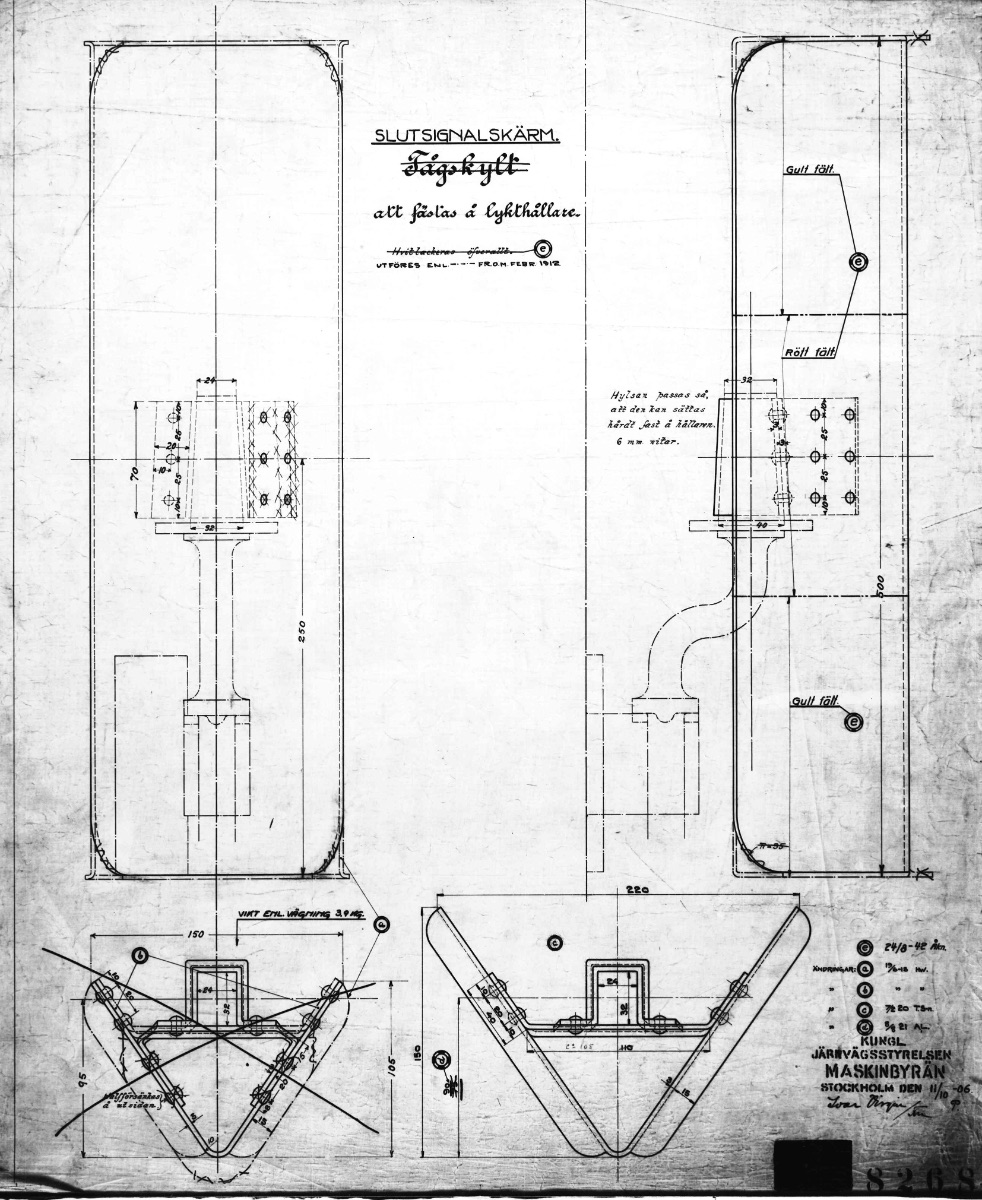

Ritning på slutsignalskärm i plåt. Av denna ritning framgår att det fanns sex versioner av plåtslutsignalskärmar.
Första versionen, alltså ritningsdatum, är från 11/10-06. 1918 fick den utvikta kanter på låten för att få det stadigare. 1920 blev den större enligt högra ritningen. 1921 flyttades fästet så den hamnade 15 mm längre från vagnskorgen. 1942 ändrades färgen från vit till gul röd gul.

[Leif B]

Sök i Digitalt museum efter resgodsvagn o Jonsered så finns det en bild som passar dina behov.

Länk till bilden från Jonsered:
https://digitaltmuseum.se/021018039531/ ... agsstation
(Det är dagsignaler (plåtskärmar) och inte lyktor, men det märkliga är att de ser enfärgat ljusa ut.


En bild från 1935 på en lykta som tydligen hade hemstation Stockholm Central:
https://digitaltmuseum.se/021018054062/ ... gar-sj-cc2

En otydlig bild och på en annan vagn, men man ser ändå att slutsignalen sitter i konduktörsänden/resgodsänden, som Thomas nämnde:
https://digitaltmuseum.se/021018104751/ ... ia?slide=0

[Leif B]

---

En äldre typ med acetylenljus:
https://www.jvmv2.se/forum/index.php?mo ... &id=149370

---

Suddig bild men här kan man ana en sådan slutsignallykta i bruk:
https://digitaltmuseum.se/021018048662/ ... ia?slide=0

[Peter]

Tack alla för superbra hjälp och bilder!
Nu fixar jag det.

[Thomas Tell]

Länk till bilden från Jonsered:
https://digitaltmuseum.se/021018039531/ ... agsstation
(Det är dagsignaler (plåtskärmar) och inte lyktor, men det märkliga är att de ser enfärgat ljusa ut.

Om du tittar på ritningen jag lade ut ser du att det står att färgen var vit till 1942.

[Leif B]

Länk till bilden från Jonsered:
https://digitaltmuseum.se/021018039531/ ... agsstation
(Det är dagsignaler (plåtskärmar) och inte lyktor, men det märkliga är att de ser enfärgat ljusa ut.

Om du tittar på ritningen jag lade ut ser du att det står att färgen var vit till 1942.

Aha! Jag trodde att det var vitt/rött som gällde inanan gult/rött infördes.

PS Är denna målning ohistorisk, eller förekom även båda?
https://www.mostphotos.com/sv-se/4886666/slutsignal
