Slutbelysning på äldre personvagnar

Postat: 09 maj 2024, 09:53
av Peter

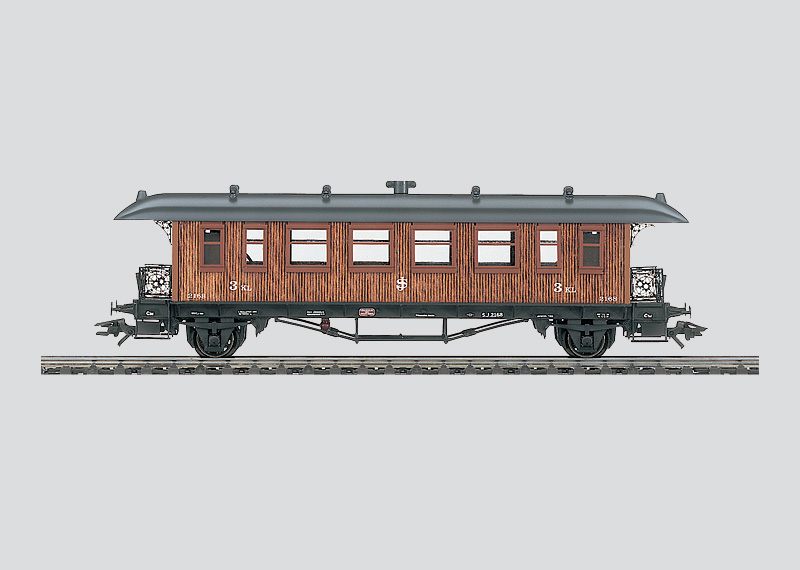

Jag har en H0 modell av en äldre SJ vagn, C3d, som jag funderar på att montera en slutbelysning på.
Hur var det på den tiden, hade man slutbelysning på den här typen av vagnar då?
Och vilken modell av lampa var det i så fall?

Re: Slutbelysning på äldre personvagnar

Postat: 09 maj 2024, 10:39
av Thomas Tell
Slutsignal hängde på tågets sista vagn. De satt på slutsignalhållare i vagnens hörn. Vagntypen på bilden hade sådana hållare bara i den ände där konduktörskupén var.
Här ser du bilder på slutsignallykta och slutsignalskärm.

Re: Slutbelysning på äldre personvagnar

Postat: 09 maj 2024, 12:41
av Leif B
När kom gummiskärmarna? Fanns det gummiskärmar samtidigt med "metkroken"?

Innan dessa fanns det en variant med en vinklad plåt, så här:
https://www.mostphotos.com/sv-se/4886666/slutsignal

Vitt/rött gällde till 1941, därefter ersatte (efterhand) gult det vita.)

Modern "nattuggla":
https://www.svensktmjforum.se/forum/upl ... BL30FK.jpg

I modell:
https://www.svensktmjforum.se/forum/ind ... #msg189321
https://www.svensktmjforum.se/forum/ind ... #msg178937

Lite bilder och diskussioner:
https://www.svensktmjforum.se/forum/ind ... #msg211749

En äldre typ med acetylenljus:
https://www.jvmv2.se/forum/index.php?mo ... &id=149370

Slut:
https://www.fotosidan.se/blogs/lorentzd ... id-jag.htm

Re: Slutbelysning på äldre personvagnar

Postat: 09 maj 2024, 16:36
av Stefan Olsson
Sök i Digitalt museum efter resgodsvagn o Jonsered så finns det en bild som passar dina behov.

Re: Slutbelysning på äldre personvagnar

Postat: 09 maj 2024, 17:58
av Thomas Tell
Ritning på slutsignalskärm i plåt. Av denna ritning framgår att det fanns sex versioner av plåtslutsignalskärmar.
Första versionen, alltså ritningsdatum, är från 11/10-06. 1918 fick den utvikta kanter på låten för att få det stadigare. 1920 blev den större enligt högra ritningen. 1921 flyttades fästet så den hamnade 15 mm längre från vagnskorgen. 1942 ändrades färgen från vit till gul röd gul.

Re: Slutbelysning på äldre personvagnar

Postat: 09 maj 2024, 19:50
av Leif B
Stefan Olsson skrev: 09 maj 2024, 16:36 Sök i Digitalt museum efter resgodsvagn o Jonsered så finns det en bild som passar dina behov.
Länk till bilden från Jonsered:
https://digitaltmuseum.se/021018039531/ ... agsstation
(Det är dagsignaler (plåtskärmar) och inte lyktor, men det märkliga är att de ser enfärgat ljusa ut.


En bild från 1935 på en lykta som tydligen hade hemstation Stockholm Central:
https://digitaltmuseum.se/021018054062/ ... gar-sj-cc2

En otydlig bild och på en annan vagn, men man ser ändå att slutsignalen sitter i konduktörsänden/resgodsänden, som Thomas nämnde:
https://digitaltmuseum.se/021018104751/ ... ia?slide=0

Re: Slutbelysning på äldre personvagnar. Slutsignal med acetylen

Postat: 09 maj 2024, 19:54
av Leif B
Leif B skrev: 09 maj 2024, 12:41 ---

En äldre typ med acetylenljus:
https://www.jvmv2.se/forum/index.php?mo ... &id=149370

---
Suddig bild men här kan man ana en sådan slutsignallykta i bruk:
https://digitaltmuseum.se/021018048662/ ... ia?slide=0

Re: Slutbelysning på äldre personvagnar

Postat: 10 maj 2024, 10:46
av Peter
Tack alla för superbra hjälp och bilder! :)
Nu fixar jag det.

Re: Slutbelysning på äldre personvagnar

Postat: 10 maj 2024, 20:57
av Thomas Tell
Leif B skrev: 09 maj 2024, 19:50 Länk till bilden från Jonsered:
https://digitaltmuseum.se/021018039531/ ... agsstation
(Det är dagsignaler (plåtskärmar) och inte lyktor, men det märkliga är att de ser enfärgat ljusa ut.
Om du tittar på ritningen jag lade ut ser du att det står att färgen var vit till 1942.

Re: Slutbelysning på äldre personvagnar

Postat: 10 maj 2024, 21:31
av Leif B
Thomas Tell skrev: 10 maj 2024, 20:57
Leif B skrev: 09 maj 2024, 19:50 Länk till bilden från Jonsered:
https://digitaltmuseum.se/021018039531/ ... agsstation
(Det är dagsignaler (plåtskärmar) och inte lyktor, men det märkliga är att de ser enfärgat ljusa ut.
Om du tittar på ritningen jag lade ut ser du att det står att färgen var vit till 1942.
Aha! Jag trodde att det var vitt/rött som gällde inanan gult/rött infördes.

PS Är denna målning ohistorisk, eller förekom även båda?
https://www.mostphotos.com/sv-se/4886666/slutsignal
